Injetor de maior vazão: como trocar e corrigir o mapa
Dimensione pela calculadora, escolha o injetor certo e ajuste o mapa de injeção sem retrabalho.
Trocar os injetores por modelos de maior vazão não é instalar a peça e sair acelerando. Existe um cálculo por trás disso, e ignorar esse cálculo coloca o motor em risco.
A boa notícia é que dá para acertar quase tudo no papel antes de ligar o carro. As duas perguntas que importam:
O injetor que tenho aguenta mais potência?
Como acerto o mapa sem refazer tudo do zero?
Por que a troca de injetor exige cálculo
O injetor tem um limite de vazão. Se você pede mais potência, precisa de mais combustível, e em algum momento o injetor satura.
A vazão é medida em libra por hora (lb/h), uma unidade de massa por tempo. Quanto maior a potência alvo, maior a vazão necessária. O ponto de partida é sempre o mesmo: descobrir quantos por cento do injetor o seu motor já usa.
No projeto Gol 1.8 a etanol usado nos treinamentos de dinamômetro, o injetor era um Bosch de 80 lb/h (referência 0280158209) e o carro fazia 340 cavalos. A pergunta inicial é direta: esse injetor aguenta?
Dimensione pela calculadora, não pelo achismo

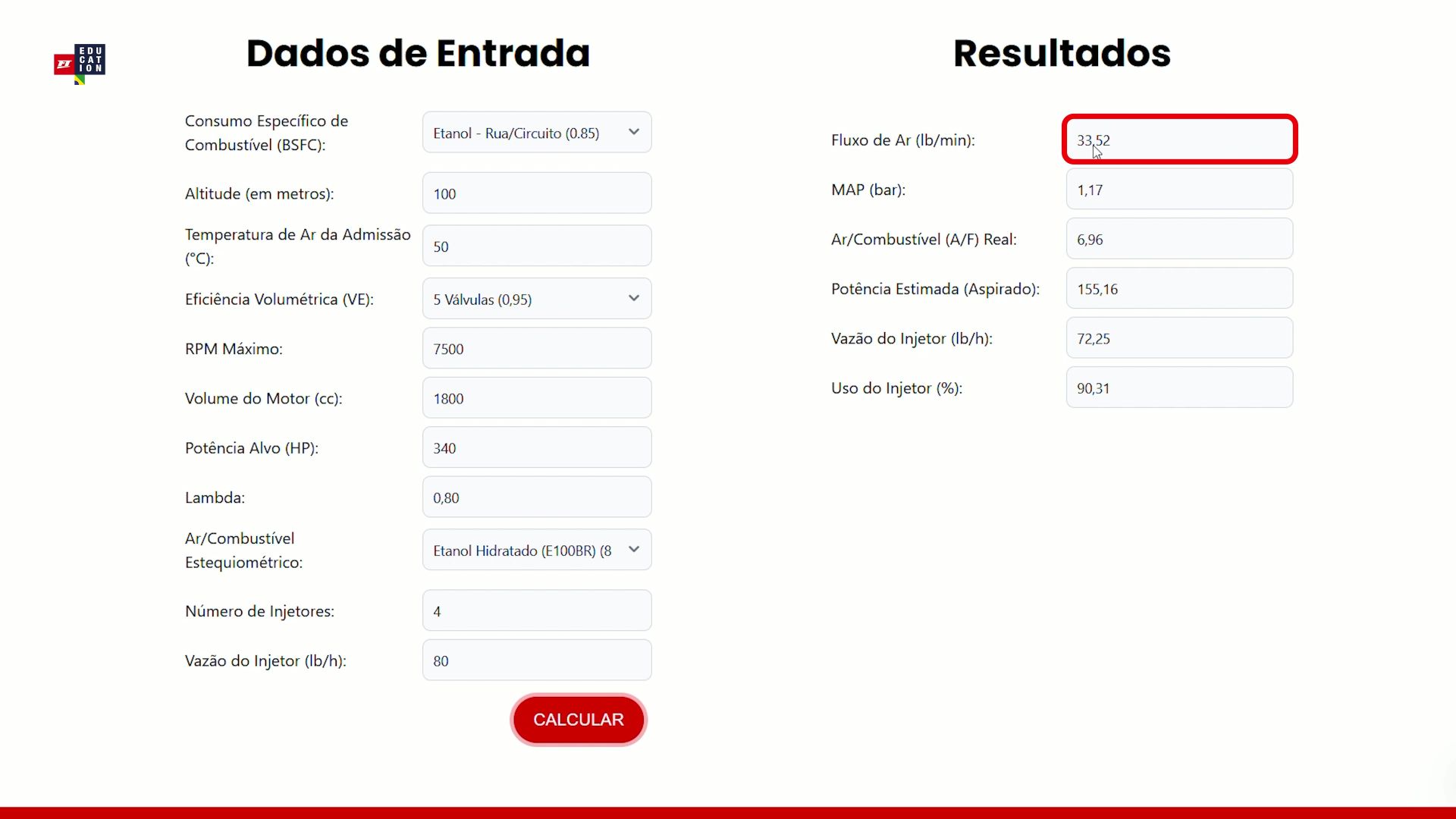

A FT Education tem uma calculadora de injetor no site. Você entra em Calculadoras e escolhe Percentual do Injetor.
Você preenche os dados do projeto: o BSFC (consumo específico, que muda com o combustível, aqui etanol rua e circuito 0.85), a altitude, a temperatura do ar, a eficiência volumétrica, o RPM máximo, o volume do motor, a potência alvo, o lambda e a vazão do injetor atual.
Com 340 cavalos, o motor já usava cerca de 90% do injetor. Cruzando com o log real, o número bateu, perto de 92% no fim da rotação. Não sobra margem para subir potência.
O alvo mudou: 520 HP pede mais injetor
O projeto vai trocar a turbina por uma de maior vazão de ar, mirando 520 cavalos. Ao mudar a potência alvo para 520 na calculadora, o injetor de 80 lb/h extrapola: passa de 138% de uso. Não atende.
Aqui entra um detalhe que muita gente ignora: a vazão de um injetor depende da pressão diferencial, que é a pressão que o injetor enxerga de verdade. Subir a pressão de combustível aumenta a vazão do mesmo injetor.

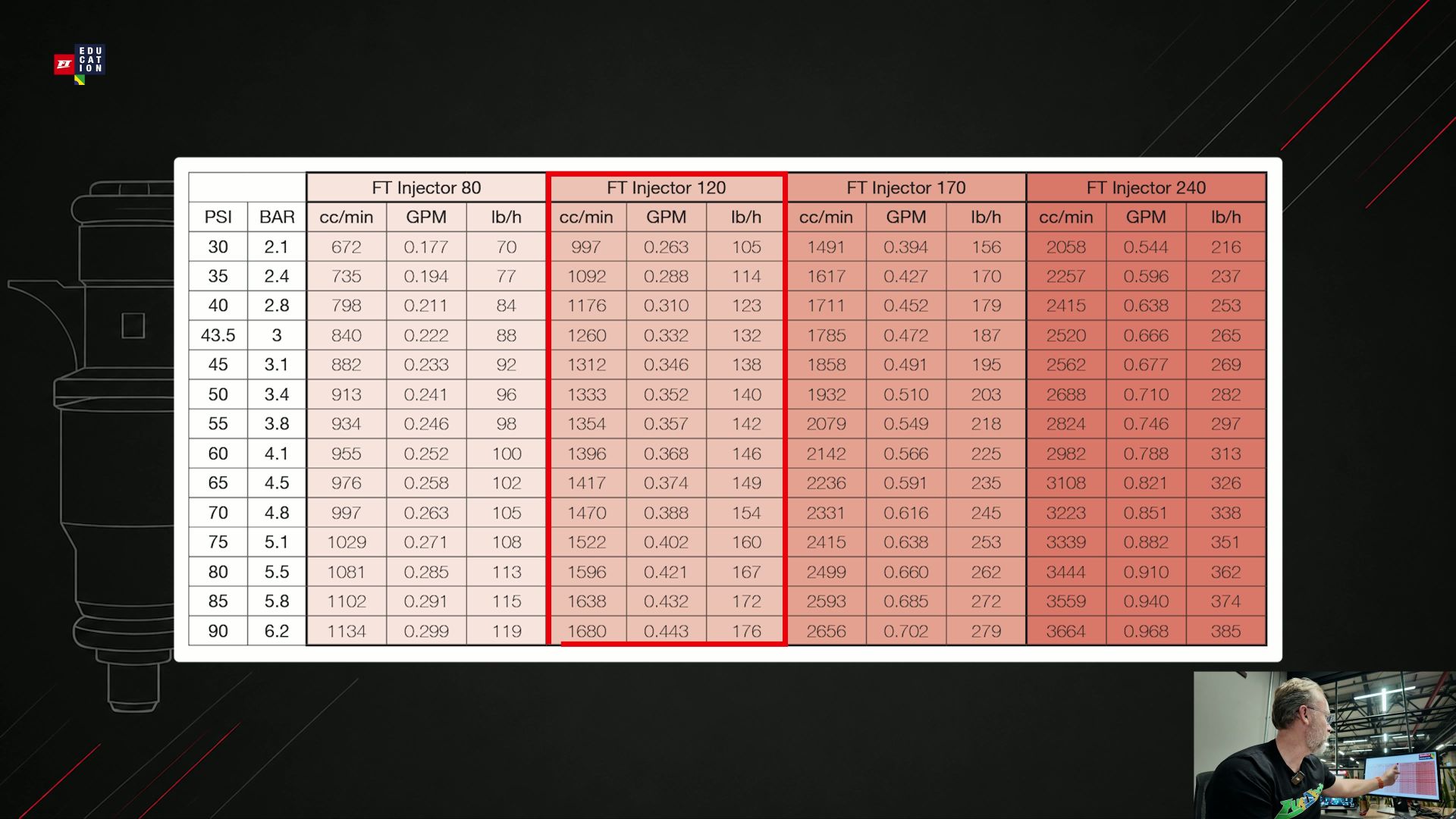

A escolha foi o FT Injector de 120 lb/h. Na pressão padrão de 3 bar ele entrega 132 lb/h. Subindo a pressão de combustível para 4 bar, o mesmo injetor passa a entregar 146 lb/h. Recalculando, o uso cai para 75% a 520 cavalos.
| Cenário | Injetor | Uso |
|---|---|---|
| 340 HP atual | Bosch 80 lb/h a 3 bar | ~90% |
| 520 HP com o injetor antigo | Bosch 80 lb/h | 138% |
| 520 HP com o novo | FT Injector 120 a 4 bar (146 lb/h) | 75% |
Corrija o mapa pelo fator multiplicador
Injetor novo, vazão diferente. O mapa de tempo de injeção que já estava acertado precisa ser corrigido, ou o motor vai injetar combustível demais.
O cálculo é simples. Você divide a vazão antiga pela vazão nova: 79 dividido por 146 dá 0,54. Esse é o fator multiplicador.

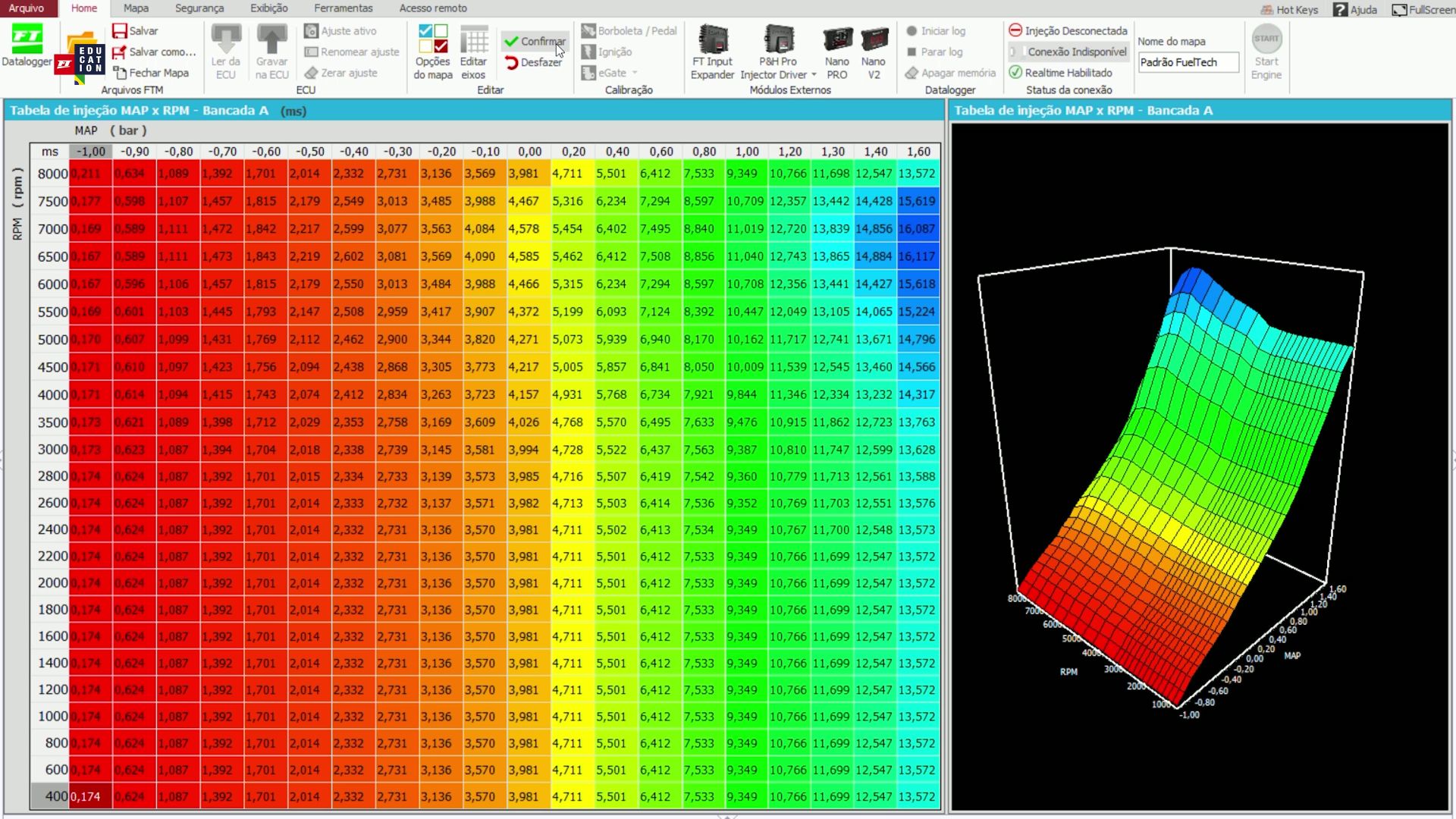

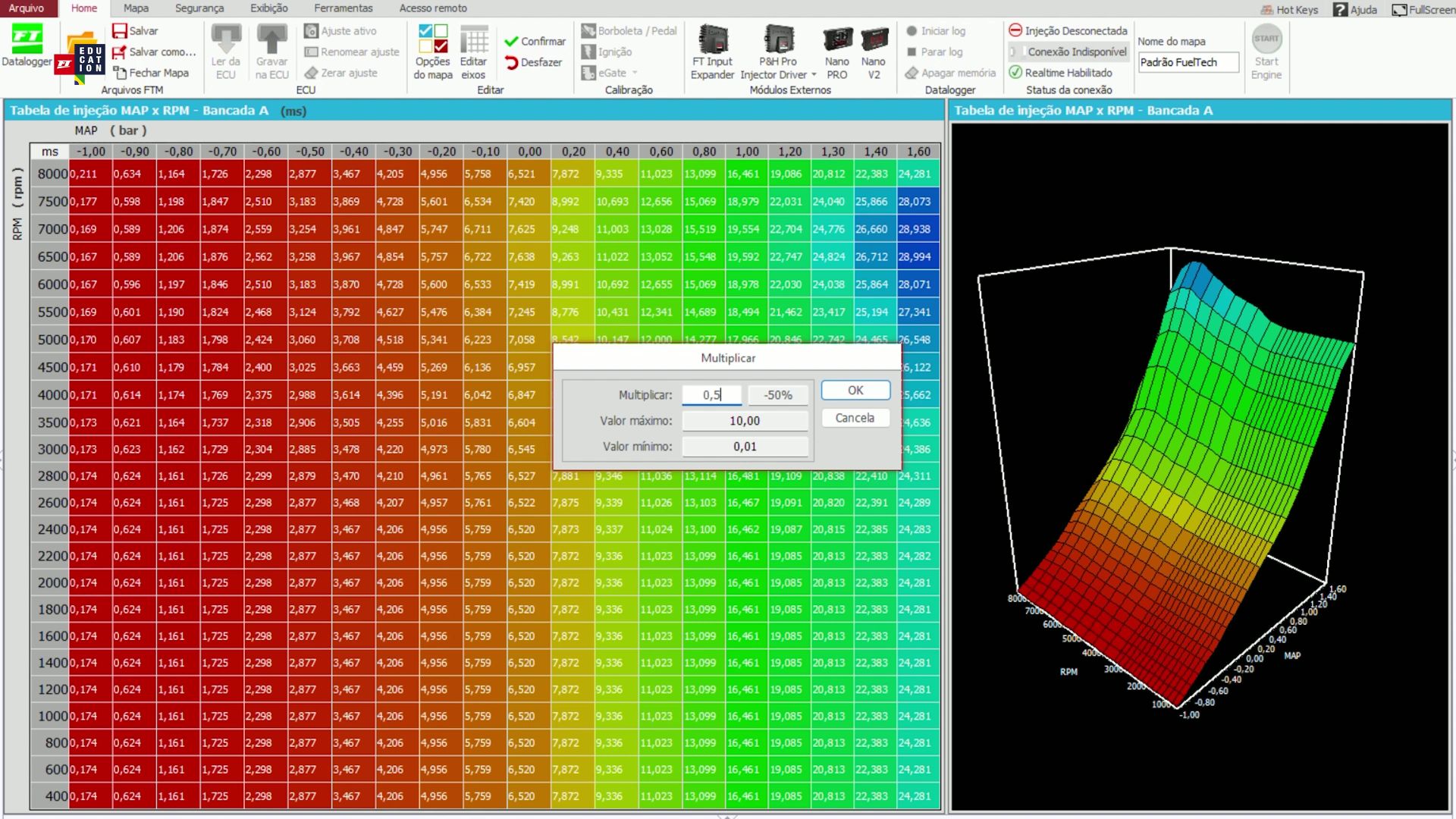

No software, você seleciona a tabela de injeção em 3D e multiplica tudo por 0,54. Na prática, está tirando 46% do tempo de cada célula. Valores que estavam em torno de 24 e 28 milissegundos caem para 13 e 16.
O mesmo fator vale para todos os mapas de combustível do projeto, não só o principal. Confirmou a modificação e o mapa já está pronto para rodar com o injetor de 146 lb/h.
O ajuste fino ainda existe, mas é curto
A correção matemática é uma equivalência. Ela não substitui a leitura real, com pressão e temperatura do motor funcionando.
O caminho é começar pela marcha lenta. Você identifica o quanto precisou ajustar ali e normalmente copia essa correção para o restante do mapa. O fator já entregou cerca de 90% do trabalho, então sobra só um acerto pequeno.
Conclusão
Dimensione o injetor pela calculadora e pela potência alvo, lembrando que a pressão diferencial muda a vazão.
Ao trocar, corrija o mapa multiplicando a tabela pela vazão antiga dividida pela nova. No projeto Gol foi 79 dividido por 146, igual a 0,54.
Depois, só o ajuste fino começando pela marcha lenta. Boa parte do trabalho já está feita no papel.
